EtherCAT VS Pulse: Forradalom a lézervágó gépek vezérlésében

2025-06-11

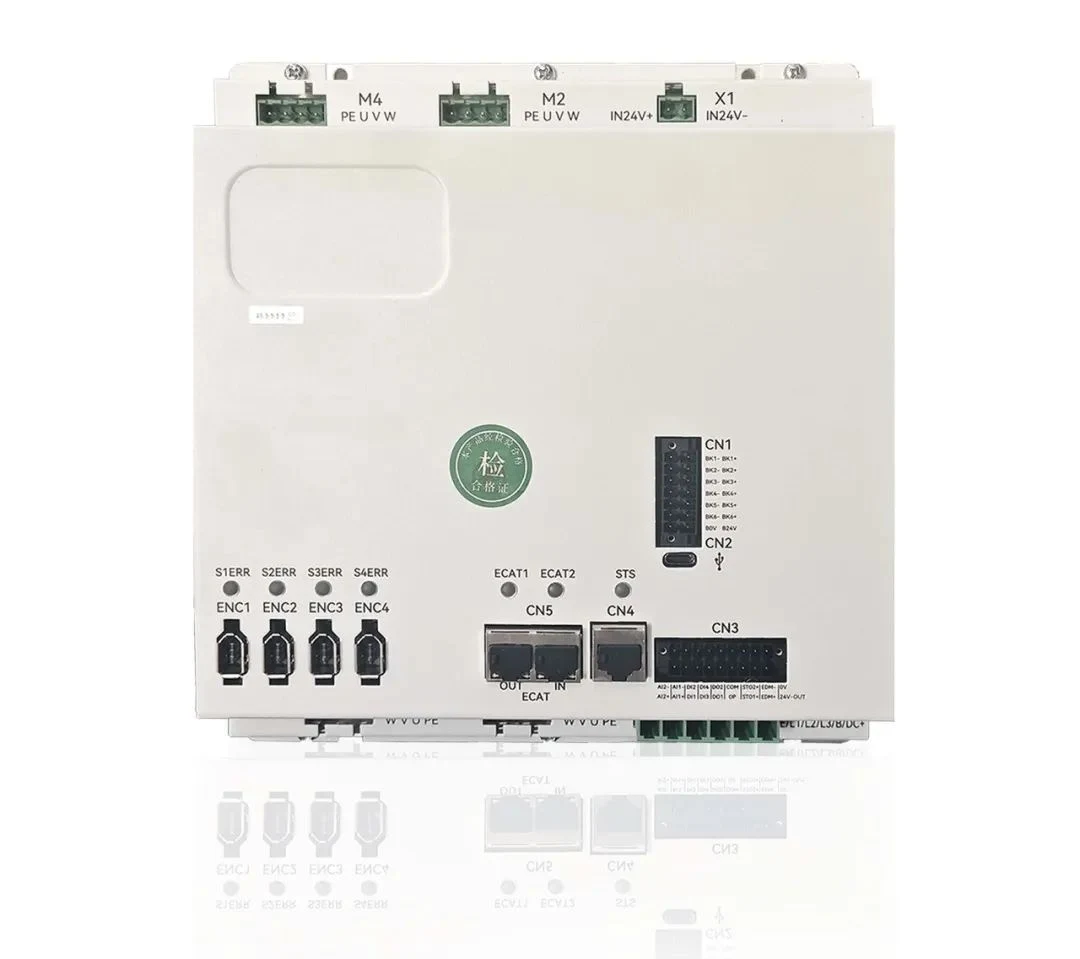

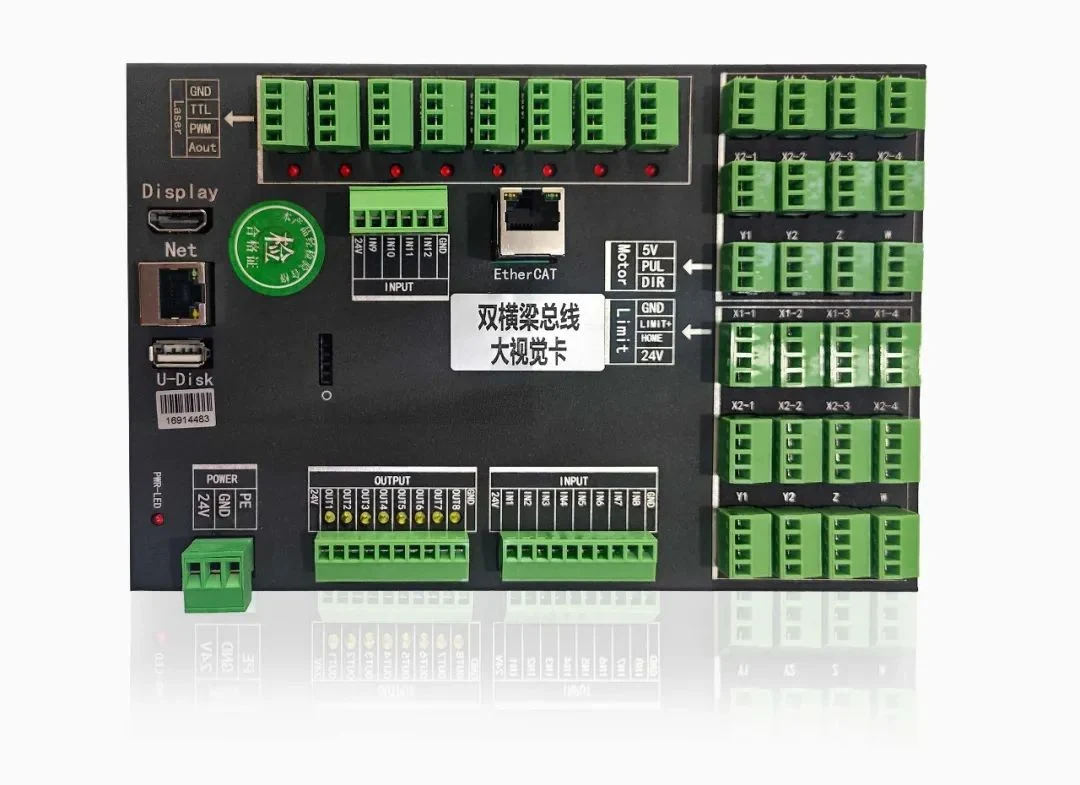

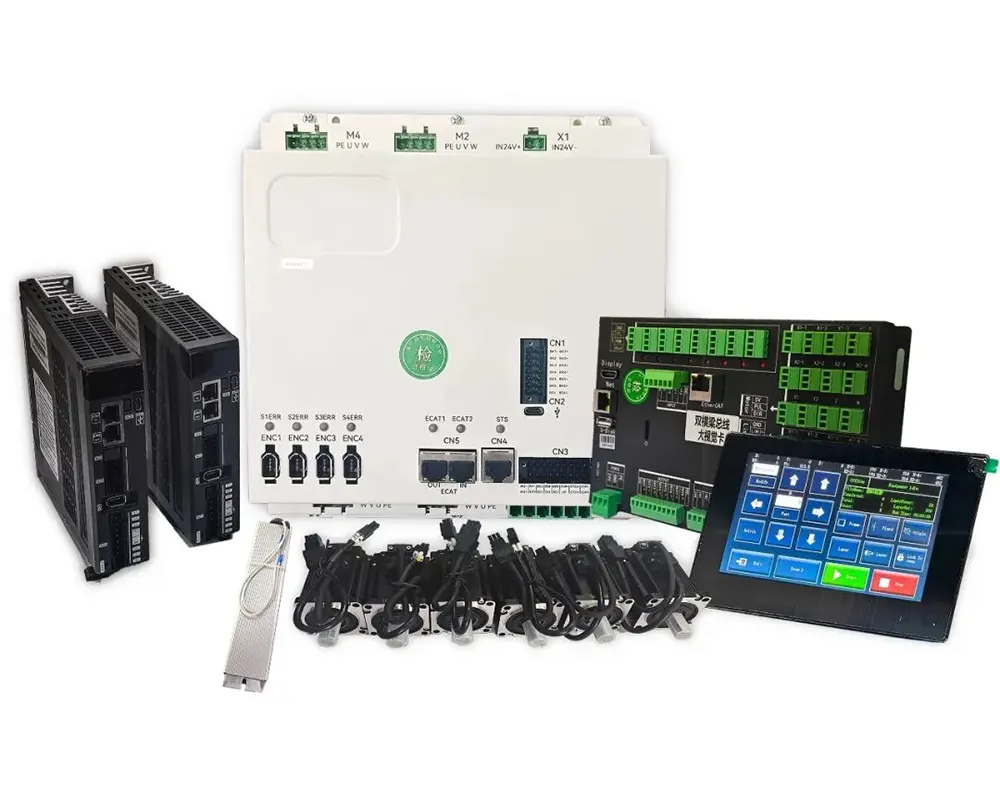

A lézervágás területén a vezérlőrendszer megválasztása közvetlenül befolyásolja a berendezés pontosságát, stabilitását és gyártási hatékonyságát. Ahogy a hagyományos impulzusvezérlés fokozatosan felfedi hibáit, az EtherCAT vezérlés a csúcsminőségű gyártás első számú választásává vált. Ma négy dimenzióból elemezzük a Zhiyuan(Shenyan) által kifejlesztett EtherCAT vezérlőrendszert, feltárjuk, miért használnak EtherCAT vezérlést impulzusvezérlés helyett, és részletesen összehasonlítjuk a kettő közötti különbségeket!

1. Gantry szinkronizálás

A hagyományos impulzusvezérlésben a kettős meghajtású portálrendszerek a megfelelő impulzusfrekvenciákra támaszkodnak. A jelkésések és a motorválasz eltérései azonban gyakran nyalábtorzulást okoznak. Nagy sebességnél ez szaggatott mozgáshoz vagy akár lépéskieséshez vezethet. Még kritikusabb hátrány, hogy áramszünet után elvesznek a motor helyzetére vonatkozó adatok, ami kézi újratelepítést tesz szükségessé, ami időigényes és hibás.

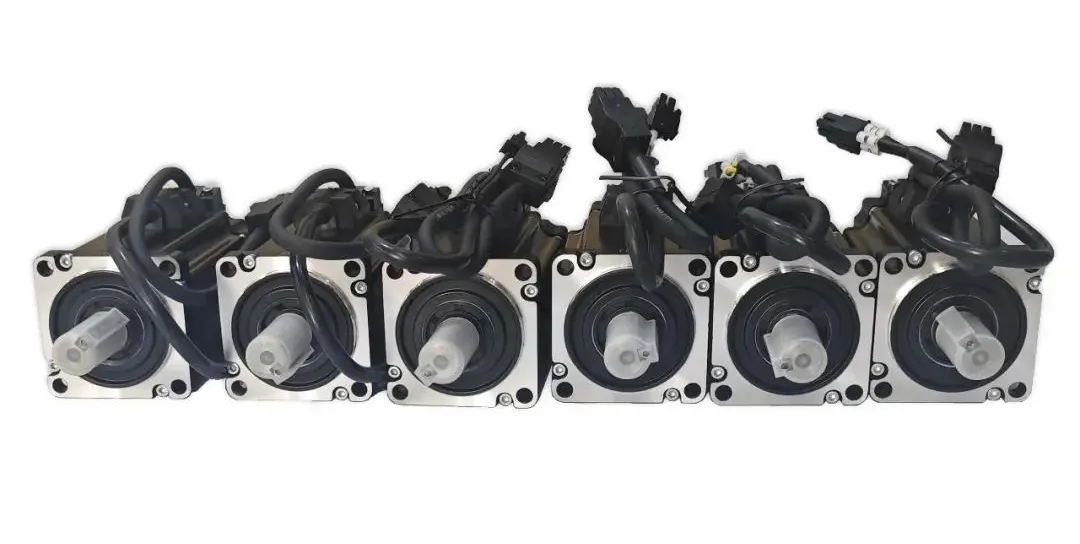

Ezzel szemben az EtherCAT vezérlés valós idejű visszacsatolást tesz lehetővé mindkét motor kódolóitól, dinamikusan módosítva a nyomatékelosztást a szinkronizálás fenntartása érdekében. Még 2000 mm/s sebességnél is ±3μm-en belül tartható a szinkronizálási hiba. Áramkimaradás után a rendszer automatikus helyzetkorrekciót hajt végre, lehetővé téve az azonnali újraindítást kézi beavatkozás nélkül. Ez nagymértékben csökkenti a lépésveszteség miatti anyagpazarlás kockázatát, ami az impulzusrendszereknél megszokott.

2. Zavarmentesség

A lézervágó gép belső elektromágneses környezete rendkívül összetett, ami egyre nyilvánvalóbbá teszi az impulzusvezérlő rendszerek hiányosságait:

Minden tengely külön impulzus-, irány- és engedélyező jelvonalat igényel, ami nagy számú kábelt eredményez. Ez növeli az elektromágneses zaj csatolásának és az impulzusjel elvesztésének kockázatát.

A nagy távolságú átvitel további árnyékolt vezetékeket igényel, ami növeli a költségeket és a karbantartási nehézségeket.

Ezzel szemben az EtherCAT vezérlőrendszerekhez csak egyetlen árnyékolt, csavart érpárra van szükség az összes eszköz láncolásához. Ez a beállítás kivételes interferencia-ellenes teljesítményt nyújt az olyan funkcióknak köszönhetően, mint a CRC hibaellenőrzés és az újraküldési mechanizmusok.

A hagyományos 4 tengelyes impulzusrendszerhez képest, amelyhez legfeljebb 16 jelvonalra van szükség, az EtherCAT vezérlés 90%-kal csökkenti a vezetékezést, jelentősen lerövidíti az összeszerelési időt, 60%-kal csökkenti a meghibásodási arányt és nagymértékben javítja a rendszer stabilitását.

3. Intelligens üzemeltetés és karbantartás

Az impulzusvezérlő rendszerek csak egyirányú parancsokat tudnak küldeni, így a motor állapota „vak zónában” marad. A hibaelhárítás nagymértékben támaszkodik a manuális tapasztalatokra, így az állásidő kockázata magas, a karbantartás pedig nem hatékony. Ezzel szemben az EtherCAT vezérlés lehetővé teszi a teljes duplex kommunikációt, lehetővé téve a valós idejű hozzáférést a motor állapotához és a rendszerparaméterekhez. Támogatja az intelligens hiba-előrejelzést és az adaptív vezérlést, a következő fő előnyökkel: Teljes életciklus-adatnaplózás a motorokhoz és a tengelyekhez.

Felhőalapú előzményadatok integrációja a mozgási feltételek nyomon követhetősége érdekében a feldolgozás bármely pillanatában. Gyors helyreállítás áramkimaradás után, minimalizálva a termelési leállást. Az intelligencia ezen szintje növeli a megbízhatóságot és jelentősen csökkenti a karbantartási költségeket – ami jelentős frissítést jelent a régi impulzusrendszerekhez képest.

4. Zökkenőmentes folyamatváltás

Impulzusvezérlés esetén minden paraméter beállításához általában a gép újraindítása szükséges, ami megnehezíti a gyors váltást a különböző anyagok vagy feldolgozási módszerek között.

Az EtherCAT vezérlés viszont integrálható egy felhő alapú folyamatkönyvtárba, így a felhasználók egyetlen kattintással azonnal betölthetik az előre meghatározott vágási profilokat. Ez biztosítja a hatékony alkalmazkodást a kis szériás és testreszabott gyártási igényekhez – nagymértékben növelve a rugalmasságot és a termelékenységet az üzemben.

Az EtherCAT vezérlés teljes zárt hurkú visszacsatolást tesz lehetővé a kiváló precízió érdekében. Az EtherCAT vezérlőrendszerek háromrétegű vezérlést érnek el – pozíció, fordulatszám és nyomaték – egy teljes zárt hurkú visszacsatoló mechanizmuson keresztül (Kódoló → Illesztőprogram → Vezérlő).

Ezzel szemben az impulzusvezérlés vagy nyílt hurkú, vagy félig zárt hurkú, és további visszacsatoló modulokra van szükség a hasonló teljesítmény közelítéséhez. A csúcskategóriás lézervágó gépek immár kettős abszolút kódoló redundanciát integrálnak (a motor és a terhelés oldalára is felszerelve), hatékonyan kiküszöbölve az átviteli lánc hibáit. Ez a fejlett kialakítás biztosítja a portál automatikus korrekciós pontosságát ±1 μm-en belül, kivételes pontosságot és megbízhatóságot biztosítva az igényes alkalmazásokban.

Az EtherCAT-vezérlés a csúcskategóriás gyártás szigorú követelményévé vált: Noha az impulzusvezérlés alacsony költségű, nehéz kielégíteni a nagy sebességű, nagy pontosságú és intelligens gyártás igényeit. Az EtherCAT vezérlés újradefiniálja a lézervágás hatékonysági plafonját a nagy pontosságú szinkronizálás, az interferenciamentes vezetékezés, a valós idejű monitorozás és a rugalmas gyártás négy előnye révén!
